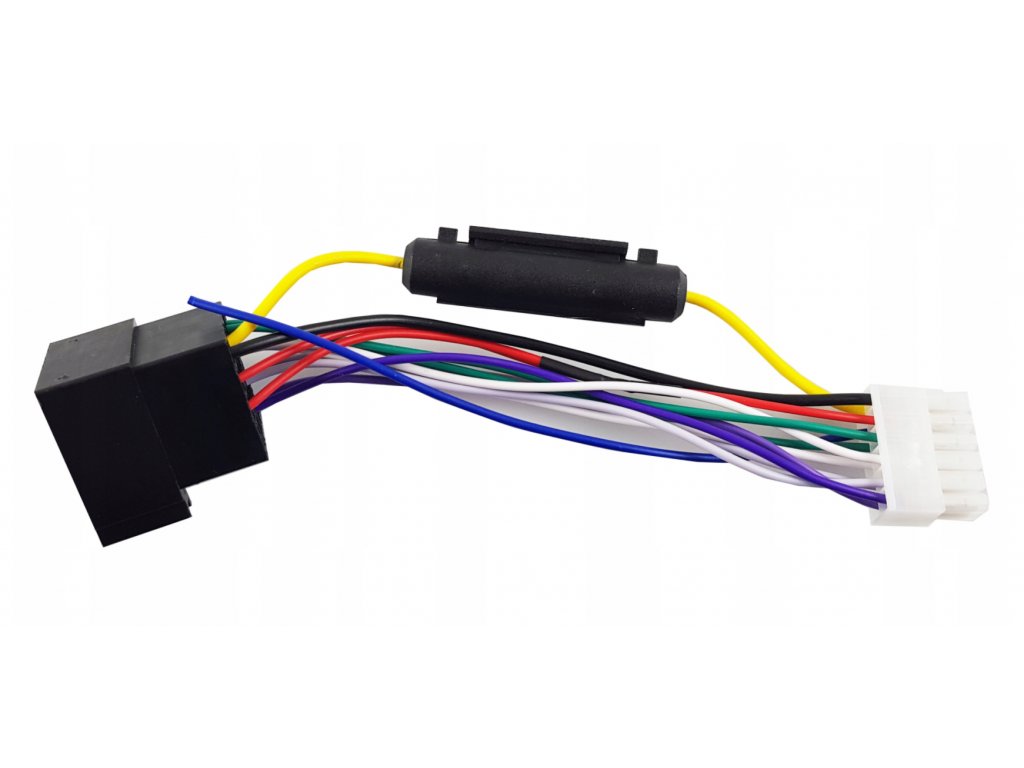

ISO adaptér navržený pro připojení čínských rádií 1 DIN vybavených systémem Android. Vyznačuje se spolehlivým provozem a intuitivním připojením. Schéma zapojení jednotlivých pinů viz. níže.

Vysoce kvalitní, nejnovější model.

Nejdůležitější vlastnosti:

• Kompatibilita: Čínská rádia 1 DIN vybavená systémem Android,
• Provozní spolehlivost,
• Počet pinů: 12,
• Kvalitní provedení,
• Umožňuje bezproblémovou instalaci rádia, pokud původní kostka způsobuje chyby v propojení.

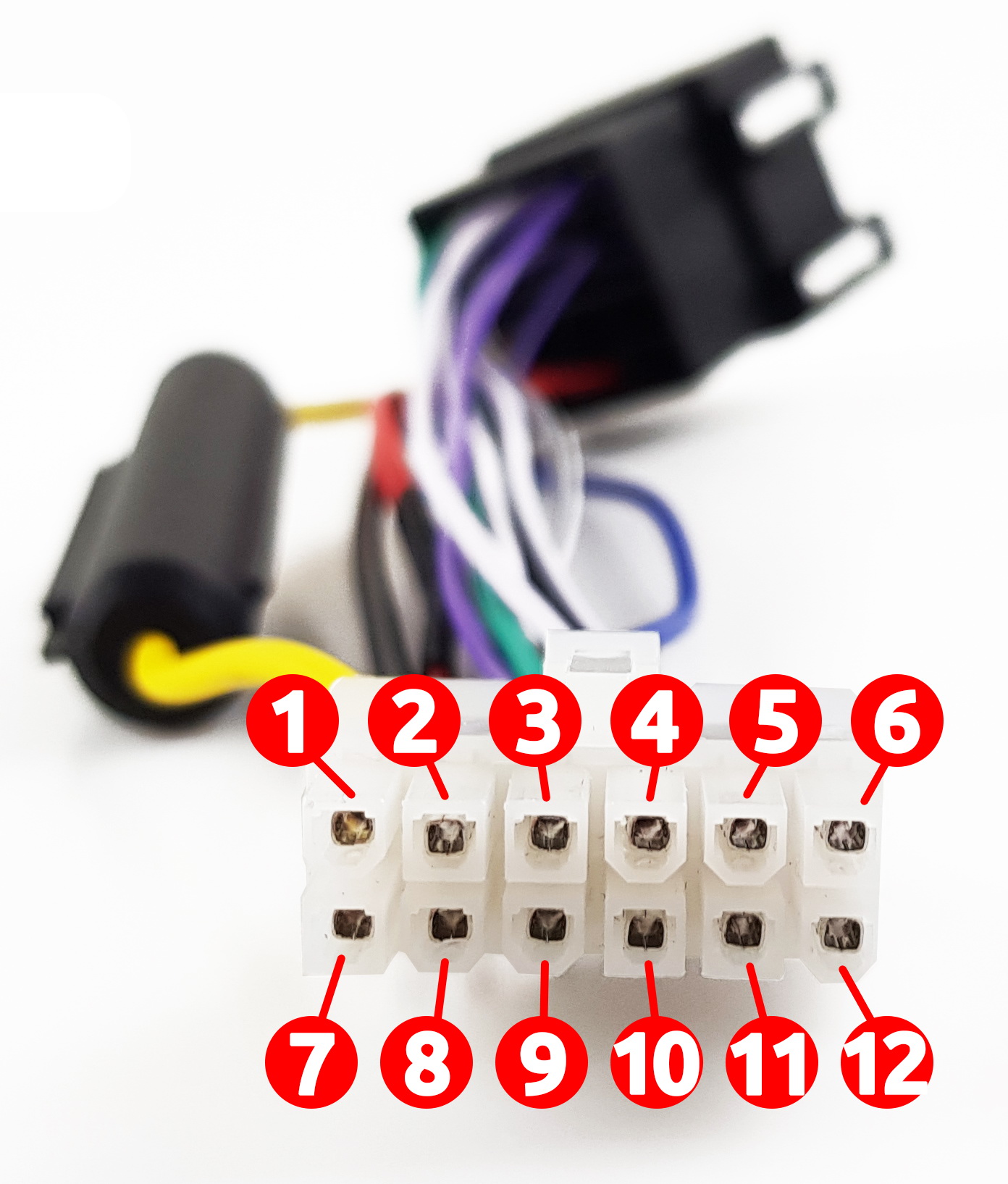

Schéma zapojení:

 1. Žlutý vodič - + napájení 12V
 2. Modrý vodič - zesilovač / anténa
 3. Zelený vodič - levý, zadní (plus) reproduktor
 4. Bílý drát - levý přední reproduktor (plus)
 5. Šedý kabel - pravý přední reproduktor (plus)
 6. Fialový vodič - pravý reproduktor, zadní (plus)
 7. Černý vodič - zem (mínus)
 8. Červený vodič - napájení přes spínač zapalování + 12V
 9. Zeleno-černý vodič - levý zadní reproduktor (mínus)
10.Černobílý kabel - levý přední reproduktor (mínus)
11.Šedo-černý vodič - pravý reproduktor, přední (mínus)
12.Fialovo-černý drát - pracovní reproduktor, zadní (mínus)

1. Žlutý vodič - + napájení 12V

2. Modrý vodič - zesilovač / anténa

3. Zelený vodič - levý, zadní (plus) reproduktor

4. Bílý drát - levý přední reproduktor (plus)

5. Šedý kabel - pravý přední reproduktor (plus)

6. Fialový vodič - pravý reproduktor, zadní (plus)

7. Černý vodič - zem (mínus)

8. Červený vodič - napájení přes spínač zapalování + 12V

9. Zeleno-černý vodič - levý zadní reproduktor (mínus)

10. Černobílý kabel - levý přední reproduktor (mínus)

11. Šedo-černý vodič - pravý reproduktor, přední (mínus

12. Fialovo-černý drát - pracovní reproduktor, zadní (mínus)
